Odbiór stabilnego sygnału telewizyjnego z orbity wymaga precyzyjnego przetworzenia fal elektromagnetycznych zbieranych przez czaszę anteny. Odpowiedni sprzęt zamontowany na wysięgniku odpowiada za wzmocnienie i zmianę częstotliwości strumienia, co gwarantuje płynny obraz bez zakłóceń nawet przy bardzo gęstym zachmurzeniu. Sprawdź ranking i wybierz najlepszy konwerter satelitarny.
Ranking konwerterów satelitarnych:
1 miejsce

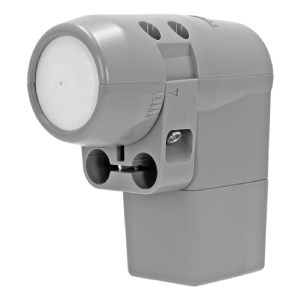

TECHNISAT Unysat Universal Octo
ocena eksperta 9.5/10
2 miejsce

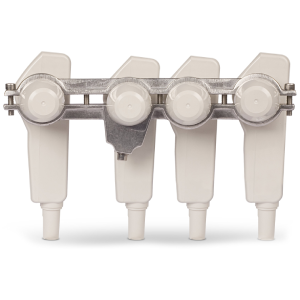

TECHNISAT Sky Tenne System
ocena eksperta 9.0/10
3 miejsce

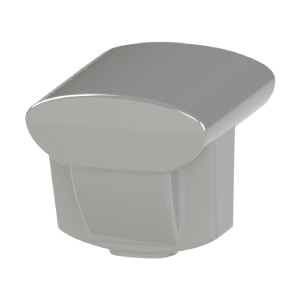

TECHNISAT Unysat 24TN
ocena eksperta 8.5/10
4 miejsce

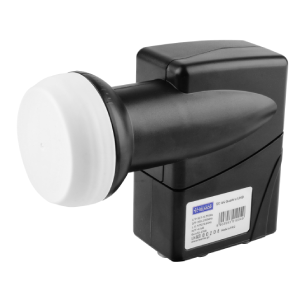

TELKOM TELMOR LNB SC-44 Quattro
ocena eksperta 8.0/10
5 miejsce

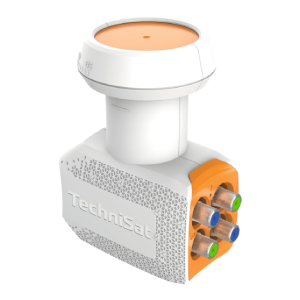

TECHNISAT Unix Gold Quad
ocena eksperta 8.0/10
Sprawdź inne ranking:
Zasada działania i rola układu LNB w instalacji telewizyjnej
Fale elektromagnetyczne emitowane przez satelity geostacjonarne operują w niezwykle wysokim paśmie częstotliwości, oscylującym w granicach od 10,7 GHz do 12,75 GHz. Taki format transmisji znakomicie pokonuje ziemską atmosferę, jednak fizycznie nie nadaje się do przesyłania wprost przez miedziany kabel koncentrycznyułożony w ścianach budynku. Potężne opory tłumienia na zwykłym drucie doprowadziłyby do całkowitego zaniku danych po kilku metrach trasy. Tutaj do akcji wkracza konwerter satelitarny (z języka angielskiego LNB – Low Noise Block Downconverter), który pełni funkcję stacji transformacyjnej tuż przy samym lustrze anteny.
Czasza działa jak soczewka, skupiając rozproszone fale i odbijając je prosto do promiennika (falowodu) w urządzeniu LNB. Wewnętrzna elektronika wykonuje następnie dwa bardzo złożone procesy technologiczne. W pierwszej kolejności sprzęt silnie wzmacnia wyłapany, mikroskopijny sygnał, odfiltrowując szum kosmiczny i zakłócenia ziemskie. W drugim etapie wbudowany oscylator lokalny (generator drgań) obniża górną częstotliwość mikrofal do tak zwanej pierwszej częstotliwości pośredniej, mieszczącej się w wąskim paśmie od 950 MHz do 2150 MHz. Ten zredukowany i wzmocniony sygnał wideo swobodnie wędruje grubym przewodem miedzianym bezpośrednio do gniazda na tylnym panelu domowego tunera. Jakość obróbki tego prądu zmiennego na zewnątrz budynku bezwzględnie rzutuje na ostateczną ostrość i płynność obrazu na ekranie.
Klasyfikacja urządzeń na podstawie liczby wyjść (Single, Twin, Quad, Octo)
Architektura połączeń w nowoczesnym budownictwie narzuca stosowanie urządzeń dopasowanych ściśle do liczby ekranów w pokojach. Najprostsza forma obwodu to konwerter Single. Dysponuje on tylko jednym złączem typu F na spodzie plastikowej obudowy, co pozwala obsłużyć instalację z jednym dekoderem w salonie. Próba użycia fizycznego rozgałęźnika na kablu od modelu Single w celu podziału na dwa pokoje wywoła konflikt napięć i zablokuje część kanałów, ponieważ głowica LNB sterowana jest z tunera komendami prądowymi o wartościach 13V lub 18V (zmiana polaryzacji).
Znacznie wyższą swobodę daje wersja Twin. W obudowie pracują w pełni niezależne bloki elektroniczne, oddające dwa oddzielne strumienie sygnałowe. Rozwiązanie to znakomicie współpracuje z usługami typu Multiroom, gdzie główny tuner w salonie i dodatkowy sprzęt w sypialni odbierają zupełnie inne stacje telewizyjne w tym samym czasie. Dla większych domów jednorodzinnych instalatorzy montują przetworniki Quad (cztery wyjścia) lub masywne puszki Octo (osiem wyjść). Każdy gwint wyjściowy z tych modeli działa w pełni samodzielnie, zasilając osobny pokój bezpośrednim odcinkiem miedzi prosto z dachu. Zastosowanie puszki Octo zwalnia z obowiązku układania w budynku skomplikowanych skrzynek z multiswitchem przy mniejszych i średnich instalacjach.
Specjalistyczne metody dystrybucji: Quattro, Monoblock i Unicable
Budowa potężnych sieci telewizyjnych dla całych bloków mieszkalnych i hoteli narzuca zupełnie inny format dystrybucji prądu. Konwerter Quattro nie służy do spinania ze zwykłym tunerem. Jego zadaniem jest sztywne i ciągłe wysyłanie na czterech oddzielnych kablach rozbitych wycinków pasma: dolnego pionowego, dolnego poziomego, górnego pionowego oraz górnego poziomego. Kable te trafiają do matrycy rozdzielczej (multiswitcha) ukrytej w piwnicy budynku, skąd elektronika przełącza sygnały dla kilkudziesięciu różnych mieszkań. Inżynieryjnym ułatwieniem dla fanów zagranicznych stacji pozostaje system Monoblock. Zamiast montować „zeza” (dodatkowego uchwytu na drugi LNB), nakłada się to jedno zintegrowane urządzenie o dwóch trąbkach odbiorczych. Wewnętrzny przełącznik samodzielnie wybiera, czy aktualnie dekoduje polskie stacje z satelity Hotbird, czy darmowe programy niemieckie ze stacji Astra.
Ogromny przełom instalacyjny wnosi standard Unicable (SCR). Tradycyjna topologia wymaga ciągnięcia osobnego, grubego drutu od samej anteny do każdego kolejnego telewizora. Standard Unicable zmienia mechanikę przesyłu. Sprzęt na wysięgniku kompresuje żądania z dekoderów i wysyła cały pakiet danych w jednym przewodzie głównym ułożonym w szachcie budowlanym. Sygnał wewnątrz mieszkania rozdziela się małymi, tanimi trójnikami. Tunery kompatybilne z technologią SCR dogadują się z głowicą cyfrowo, używając stałych, przydzielonych numerów pasm nośnych. Redukuje to diametralnie metraż użytych przewodów i pozwala uruchomić usługi PVR w mieszkaniach bez konieczności niszczenia i wiercenia grubych ścian.
Jak wybrać najlepszy konwerter satelitarny?
Solidny fundament instalacji zdejmuje z użytkownika problem zamrażania obrazu podczas mocnych opadów deszczu lub gęstej mgły. Elektronika wystawiona na skrajny mróz, palące słońce i szarpiący wiatr ulega z czasem powolnej degradacji. Kupowanie tanich wariantów mija się z celem, ponieważ koszty wezwania instalatora na stromy dach z drabiną błyskawicznie przewyższają oszczędności na marżach sprzętowych. Zastosuj ujednolicony format selekcji i oprzyj wdrożenia na rzetelnych kryteriach.
- Dopasuj liczbę gniazd wyjściowych do sprzętu w pokojach: Policz dokładnie, ile wejść sygnałowych w tunerach planujesz podłączyć w całym domu. Tunery z opcją nagrywania (PVR) zawsze pochłaniają dwa kable (dwa sygnały). Wybierz model Twin, Quad lub Octo, zostawiając w miarę możliwości jedno dodatkowe wyjście w zapasie na przyszłą rozbudowę.
- Zbadaj architekturę izolacji przeciw warunkom atmosferycznym: Sprawdź formę osłony dolnej, chroniącej wkręcane metalowe wtyki F (szybkozłączki kablowe). Rzetelny osprzęt antenowy wyposaża się w wysuwaną z plastiku kurtynę w dół lub solidną, gumową uszczelkę nakładaną na gwinty, co wprost odcina miedziany styk przed dostępem korozji i zwarciem z powodu kropel deszczu.
- Zweryfikuj deklarowany parametr współczynnika szumów: Surowe cyfry rzutują na stabilność odczytu stacji HD i 4K w trudnych warunkach pogodowych. Skup się wyłącznie na wariantach osiągających wyśrubowany próg 0,1 dB lub rzetelne 0,2 dB. Wyższe wskaźniki podnoszą podatność całego ustroju na pikselozę wywołaną wiatrem.
- Oceń kompatybilność z ułożonym okablowaniem: Jeśli dysponujesz zaledwie jednym przewodem zalanym pod tynkiem salonu, a chcesz korzystać z nowoczesnego dekodera z nagrywarką wielokanałową, zrezygnuj ze zwykłych złączy i wykorzystaj technologię cyfrową. Zamów konwerter w standardzie Unicable, co odblokuje przesyłanie wielu kanałów jednym, starym przewodem do nowej skrzynki w szafce RTV.
- Sprawdź parametr stabilności oscylatora i wzmocnienie sygnału: Rzetelne komponenty utrzymują wzmocnienie (Gain) na średnim, przewidywalnym rzędzie od 55 dB do 65 dB. Sprzęt o ekstremalnie wywindowanym wzmocnieniu potrafi „przesterować” głowicę krótkim odcinkiem kabla, uszkadzając tor sygnałowy w dekoderze stacjonarnym w domu.
FAQ – najczęściej zadawane pytania
Model w wersji Single ma jedno wyjście i obsługuje wyłącznie jeden prosty dekoder. Wariant Twin wyposażono w dwa niezależne wyjścia, co pozwala na podłączenie dwóch osobnych dekoderów w różnych pokojach lub jednego zaawansowanego tunera z funkcją nagrywania (PVR), który wymaga dwóch sygnałów do jednoczesnego oglądania i rejestrowania obrazu.
Współczynnik szumów (wyrażany w decybelach – dB) określa ilość niepożądanych zakłóceń generowanych przez samą elektronikę urządzenia. Im niższa wartość, tym lepiej sprzęt radzi sobie z wyodrębnieniem użytecznego sygnału z tła. Standardowe, rzetelne urządzenia na rynku osiągają ten parametr na poziomie 0,1 dB.
Wersja Quattro to sprzęt przeznaczony wyłącznie do rozbudowanych instalacji zbiorczych opartych na multiswitchach. Urządzenie to ma cztery wyjścia, ale każde z nich przesyła oddzielne pasmo i polaryzację (VL, VH, HL, HH). Bezpośrednie podpięcie tunera domowego pod to wyjście nie da pełnej listy kanałów.
Nie, to dwa zupełnie inne urządzenia, których nazwy często wprowadzają w błąd. Model Quad to w praktyce cztery niezależne konwertery Single zamknięte w jednej obudowie. Służy do bezpośredniego wpięcia maksymalnie czterech zwykłych dekoderów domowych.
Architektura typu Monoblock łączy w jednej obudowie dwa promienniki (często nazywane trąbkami) oraz wbudowany przełącznik sygnału DiSEqC. Rozwiązanie to ułatwia jednoczesny odbiór telewizji z dwóch blisko położonych satelitów, na przykład Hotbird oraz Astra, przy wykorzystaniu tylko jednej czaszy na dachu.
Technologia Unicable pozwala na przesłanie pełnego sygnału do kilku różnych dekoderów przy użyciu zaledwie jednego kabla koncentrycznego ułożonego w ścianie. Poszczególne dekodery łączy się szeregowo przez rozgałęźniki (splittery), a oprogramowanie przydziela im indywidualne częstotliwości nośne do komunikacji.
Typowe objawy degradacji elektroniki na dachu to nagłe i regularne pikselowanie obrazu, zacinanie się dźwięku lub całkowity komunikat o braku sygnału, pojawiający się nawet przy bezchmurnym niebie. W menu diagnostycznym tunera widać wtedy drastyczne spadki na paskach siły i jakości transmisji.
Zdecydowana większość produkowanych dziś urządzeń wykorzystuje znormalizowaną szyjkę o średnicy 40 mm. Taki rozmiar pasuje bez problemu do standardowych wysięgników w antenach offsetowych. Bardzo stare czasze mogą wymagać zastosowania reduktorów z plastiku.
Konwerter satelitarny opinie
Napisz nam w komentarzu lub daj znać na facebooku, co sądzisz o naszym zestawieniu 🙂
Artykuł zawiera linki afiliacyjne kierujące do oferty sklepów internetowych. Nie wpływają one na wybór produktów i ich pozycję w rankingu.
