Odprowadzenie skrajnie wysokich temperatur z mocno obciążonego procesora wymaga zastosowania zaawansowanego układu o dużej pojemności cieplnej. Moduły oparte na wymuszonej cyrkulacji cieczy chłodzącej drastycznie obniżają temperatury na krzemowym rdzeniu, co całkowicie eliminuje problem sprzętowego dławienia taktowania. Sprawdź ranking i wybierz najlepszy zestaw chłodzenia wodnego.
Ranking chłodzenia wodnego:
1 miejsce

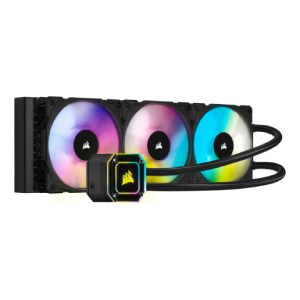

CORSAIR iCUE H150i
ocena eksperta 9.5/10
2 miejsce

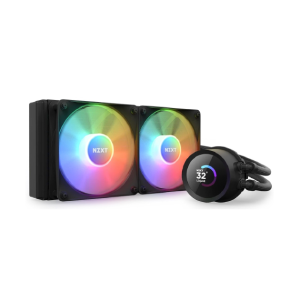

NZXT Kraken 240
ocena eksperta 9.0/10
3 miejsce

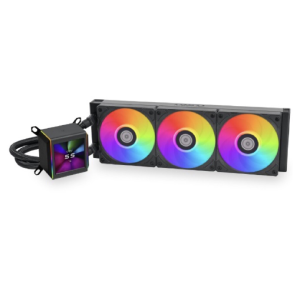

LIAN LI Galahad II LCD 360
ocena eksperta 8.5/10
4 miejsce

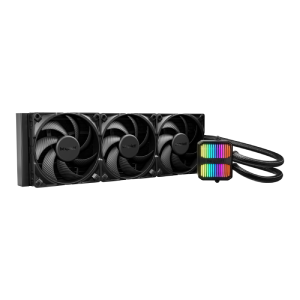

BE QUIET! Silent Loop 3
ocena eksperta 8.5/10
5 miejsce

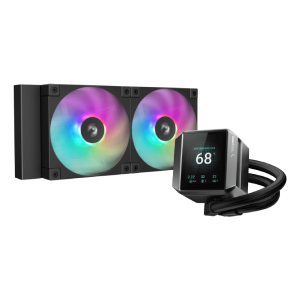

DEEPCOOL Mystique 240
ocena eksperta 8.0/10
Sprawdź inne ranking:
- ranking uchwytów do monitora
- ranking obudów do komputera
- ranking wentylatorów do komputera
- ranking głośników do komputera
Mechanika działania zamkniętych układów AIO (All in One)
Architektura gotowego systemu AIO różni się diametralnie od budowy masywnych, metalowych wież powietrznych. Głównym zadaniem tego obwodu jest odebranie energii cieplnej bezpośrednio z miedzianej podstawy i szybkie wytransferowanie jej z dala od płyty głównej za pomocą nośnika w postaci glikolu zmieszanego z wodą destylowaną. Proces schładzania opiera się na bezwzględnych prawach termodynamiki. Krzemowy rdzeń procesora wyrzuca ciepło do metalowego odpromiennika (IHS), skąd energia wędruje przez milimetrową warstwę pasty termoprzewodzącej wprost do bloku wodnego. Szybki przesył zależy bezpośrednio od płaskości wyfrezowanej miedzi.
Ciecz robocza krąży w zaizolowanym systemie grubych, gumowych rurek, wzmocnionych gęstym polimerowym oplotem. Chroni on elastyczny wąż przed załamaniem kątowym oraz przypadkowymi przetarciami na ostrych, blaszanych krawędziach komputera. Gorący czynnik trafia pod ciśnieniem bezpośrednio do aluminiowej chłodnicy, gdzie rozbija się na kilkanaście bardzo cienkich, podłużnych kanalików. Pomiędzy tymi rurkami wprasowano faliste, aluminiowe lamele. Ten zabieg drastycznie zwiększa dostępną powierzchnię oddawania nagromadzonej temperatury do otoczenia. Wentylatory tłoczą zimne powietrze z pokoju przez te drobne szczeliny, siłowo wywiewając zakumulowane ciepło na zewnątrz obudowy PC. Zregenerowana i schłodzona woda wraca wprost do pompy nad CPU, zamykając pętlę w nieprzerwanym, agresywnym cyklu wymiany termicznej.
Architektura pomp tłoczących i budowa mikrokanalików bloku
Serce całego układu cieczowego stanowi elektryczna pompa tłocząca prądu stałego (DC). Zastosowanie w tym zamkniętym środowisku wielobiegunowych silników bezszczotkowych (BLDC) połączonych z ceramicznymi, wytrzymałymi łożyskami, wydłuża czas stabilnego funkcjonowania drobnego wirnika do kilkudziesięciu tysięcy roboczogodzin. Elektronika zlokalizowana tuż nad powierzchnią procesora odczytuje wskazania czujników z płyty głównej, wykorzystując wtyczkę sterującą sygnałem PWM (Pulse Width Modulation). Takie rozwiązanie sprzętowe gwarantuje dynamiczne manipulowanie prędkością obrotową wirnika prądu stałego. Kiedy procesor renderuje tylko pulpit, mikrokontroler natychmiast ucina napięcie, redukując słyszalny, uciążliwy hałas mechaniczny wprawianego w ruch łożyska. Zwróć szczególną uwagę na raportowane w testach parametry akustyczne pomp przed zamówieniem urządzenia.
Zimna podstawa bloku wodnego – jedyny styk z procesorem – składa się z czystej miedzi. Pierwiastek ten charakteryzuje się genialną absorpcją nagłych, gwałtownych skoków temperatury z krzemu (tzw. skoków Tdie). Na samym spodzie wnętrza bloku, inżynierowie nacinają za pomocą frezarek diamentowych bardzo gęstą siatkę mikrokanalików technologią skived fins. Powstaje tam ogromna powierzchnia wymiany cieplnej na skrajnie małym obszarze zaledwie kliku centymetrów kwadratowych. Płyn tłoczony z dużą mocą przeciska się siłą przez te mikroskopijne szczeliny z metalu, brutalnie odrywając skumulowane ciepło od stopy chłodzącej. Zwiększenie gęstości rzędów mikrokanalików mocno poprawia zbijanie temperatury na rdzeniu krzemowym, ale równocześnie wywołuje potężny opór hydrauliczny dla mniejszych silników w pompkach budżetowych.
Zależność geometrii chłodnicy od ciśnienia statycznego wentylatorów
Fizyczne gabaryty zainstalowanej chłodnicy (radiatora) wprost determinują maksymalny potencjał rozpraszania przejętej z układu energii. Typowe chłodnice dostępne na półkach sklepowych mierzą na grubość od 27 do 30 milimetrów. Grubsze wersje o obrysie 38 milimetrów absorbują zauważalnie więcej ciepła z glikolu, jednak narzucają obowiązek montażu wentylatorów o ogromnym ciśnieniu statycznym powietrza. Główną zmienną decydującą o wydajności sprzętu jest gęstość aluminiowych lameli, oznaczana współczynnikiem FPI (Fins Per Inch – liczba żeberek rozstawionych na jednym calu). Bardzo ciasne upakowanie falistego aluminium podbija szybko parametry chłodzenia układu wodnego, ale rzuca duży opór zaporowy dla wtłaczanego wiatru.
Aby wymusić bezstratne przejście powietrza przez szczelną ścianę metalu, bezwzględnie konieczne staje się wykorzystanie wentylatorów zaprojektowanych pod ciśnienie statyczne, a nie pod budowanie swobodnego przewiewu. Te specyficzne wirniki charakteryzują się bardzo szerokimi, mocno zakrzywionymi do środka łopatkami, które nienagannie pokonują trudne opory tłoczenia. Łopatki pracują niezwykle blisko plastikowej ramy, co blokuje boczne ucieczki podbitego ciśnienia. Sprawdź łożyska w załączonych wentylatorach. Wybieraj modele wyposażone w łożyska hydrodynamiczne typu FDB (Fluid Dynamic Bearing), redukujące szkodliwe wibracje w przenoszeniu momentu obrotowego na stalową obudowę komputera. Wybór kiepskich wentylatorów zniszczy kulturę pracy wydajnego radiatora po uruchomieniu pełnego renderingu lub ciężkiej gry AAA.
Jak wybrać najlepszy zestaw chłodzenia wodnego?
Zaopatrzenie maszyny w wydajny układ cieczowy zmusza instalatora do analitycznego sprawdzenia fizycznych barier architektonicznych obudowy i zsumowania obciążenia termicznego krzemu. Zignorowanie centymetrowych braków przestrzeni zablokuje wejście chłodnicy obok sekcji zasilania VRM na płycie głównej komputera. Skup się wyłącznie na surowej specyfikacji i pomiarach suwmiarką w blaszanej obudowie. Zastosuj wytyczne eliminujące błędy przed złożeniem finalnego zamówienia:
- Zmierz dostępną przestrzeń roboczą: Zsumuj surową grubość chłodnicy i dołączonych wentylatorów (zazwyczaj ten pakiet pochłania od 52 do 55 milimetrów z wnętrza obudowy). Sprawdź dokładnie, czy od sufitu konstrukcji do wysokich modułów pamięci RAM znajduje się taki luz. W przypadku braku miejsca, wymierz frontowy panel obudowy w celu puszczenia radiatora z przodu skrzynki.
- Oceń deklarowaną moc cieplną procesora (TDP): Sześciordzeniowe lub ośmiordzeniowe procesory gamingowe bez problemu oddadzą ciepło chłodnicy o rozmiarze 240 milimetrów. Ekstremalne wielordzeniowe maszyny robocze dla architektów, pochłaniające trzysta watów mocy, wymuszają zakup grubych układów w rozmiarze 360 lub 420 milimetrów, chroniąc system przed nagłym zrzutem taktowania przy obliczeniach.
- Zweryfikuj wsteczną kompatybilność elementów z podstawką CPU: Zestaw montażowy musi odpowiadać otworom nawierconym na laminacie. Producenci układów AIO udostępniają osobne stalowe profile pod montaż dla standardów Intela (np. LGA 1700) oraz procesorów AMD (np. AM5). Użycie zepsutego dystansu usunie punkt nacisku, uniemożliwiając zebranie temperatury ze złącza procesora.
- Przeanalizuj maksymalną długość elastycznych węży: Ogromne komputery w obrysie Full Tower narzucają mocny margines dla rur łączących przedni wentylator z blokiem zasilania. Wybierz konstrukcję z wężami uciętymi na minimum 400 milimetrów. Uchroni to napiętą i wykrzywioną gumę EPDM przed przypadkowym wysunięciem ze szczelnych okuć chłodnicy.
- Skontroluj wtyki odpowiedzialne za zasilanie elektryczne: Zarówno pompa DC, jak i bloki wentylatorów żądają nieustannego zasilania z bezpiecznego złącza. Sprawdź instrukcję złącz na swojej płycie głównej i odszukaj gniazdo systemowe AIO_PUMP. Eliminuje ono skoki oporów krzywej wiatraka (Fan Curve), puszczając w miedziany oplot pompy stabilne, ciągłe maksymalne napięcie 12V niezbędne do płynnej pracy bez przerw hydraulicznych.
FAQ – najczęściej zadawane pytania

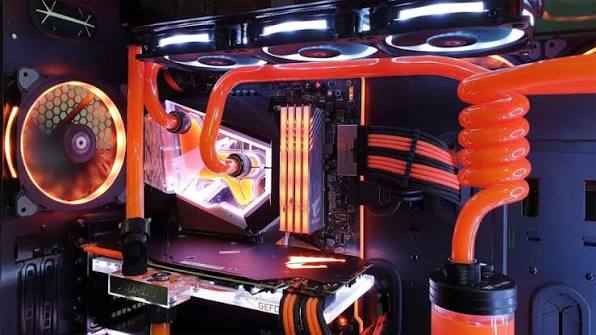

Gotowy zestaw AIO (All in One) to szczelny, zalany w fabryce obwód niewymagający żadnej obsługi serwisowej. Układy typu Custom Loop zmuszają instalatora do samodzielnego docinania twardych rurek, montowania bloków, napełniania systemu płynem i ręcznego odpowietrzania całej pętli układu.
Zawsze występuje marginalne ryzyko mechanicznego rozszczelnienia połączeń, jednak w fabrycznie zgrzewanych zestawach AIO prawdopodobieństwo wycieku płynu na zewnętrzny laminat karty jest skrajnie niskie. Uszkodzenia wynikają najczęściej z fizycznego przecięcia gumowego węża przez użytkownika.
W szczelnych obwodach AIO nie wymienia się płynu chłodniczego wcale, ponieważ złącza węży są trwale zaprasowane maszynowo w procesie produkcyjnym. Ciecz operuje w środowisku hermetycznym aż do momentu całkowitego wyeksploatowania silnika pompy tłoczącej.
Wartości te określają fizyczną, sumaryczną długość zastosowanej chłodnicy wyrażoną w milimetrach. Rozmiar ten wprost wyznacza, czy na aluminiowym radiatorze zmieszczą się dwa wentylatory o średnicy 120 mm, dwa warianty 140 mm czy trzy sztuki 120 mm.
Dźwięki te oznaczają najczęściej nagłe zapowietrzenie wnętrza bloku procesora z powodu niewłaściwego punktu montażu chłodnicy lub początkowe, twarde tarcie na ceramicznym łożysku w pierwszych godzinach roboczych pracy elektrycznego silnika.
Najoptymalniejszym punktem montażowym dla obiegu płynu pozostaje wewnętrzny sufit obudowy komputera. Grawitacja wymusza zbieranie się mikropęcherzyków powietrza w samej chłodnicy, całkowicie izolując małą pompę procesora od niszczącej pracy na sucho.
Nie zawsze, ponieważ ten konkretny sprzęt dodaje kolejne źródło hałasu mechanicznego do komputera w postaci stale obracającego się wirnika pompy. Przy małym obciążeniu układ cieczowy potrafi generować zauważalny, jednostajny szum elektryczny.
Agresywne domieszki antykorozyjne na bazie glikolu całkowicie spowalniają zjawisko korozji galwanicznej. Brak inhibitorów w płynie zniszczyłby błyskawicznie cały zestaw w wyniku reakcji chemicznej bezpośredniego styku gorącej wody z miedzianym blokiem i aluminiowym radiatorem.
