Wdrożenie wydajnego połączenia z internetem lub lokalną infrastrukturą wymusza zastosowanie szybkiego kontrolera transmisji danych w stacji roboczej. Poprawnie dobrany układ sprzętowy stabilizuje ping i maksymalizuje przepustowość, eliminując fizyczne wąskie gardła w obrębie całego układu elektronicznego. Sprawdź ranking i wybierz najlepszy adapter sieciowy.
Ranking kart sieciowych:
1 miejsce

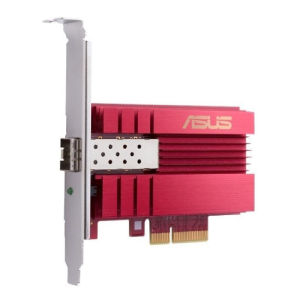

ASUS XG-C100F
ocena eksperta 9.5/10
2 miejsce

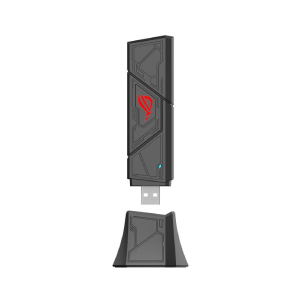

ASUS ROG USB-BE92
ocena eksperta 9.0/10
3 miejsce

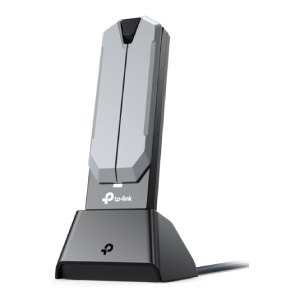

TP-LINK Archer TBE400UH
ocena eksperta 9.0/10
4 miejsce

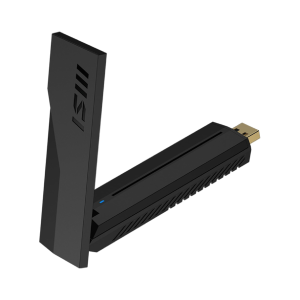

MSI BE6500
ocena eksperta 8.0/10
5 miejsce

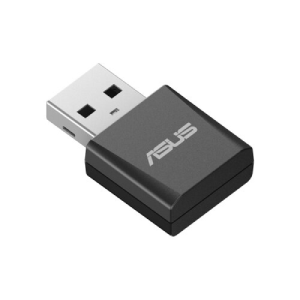

ASUS USB-BE92 Nano
ocena eksperta 8.0/10
Sprawdź inne rankingi:
- ranking kart pamięci 1 TB
- ranking kart pamięci 512 GB
- ranking kart pamięci 256 GB
- ranking kart pamięci 128 GB
- ranking kart pamięci 64 GB
- ranking dysków SSD
- ranking dysków zewnętrznych
- ranking płyt głównych
- ranking pamięci RAM
Architektura komunikacji sprzętowej: Magistrala PCI Express kontra porty USB
Zasadnicza różnica w funkcjonowaniu układów do transmisji danych wynika z zastosowanej ścieżki przesyłu bitów do procesora centralnego (CPU). Wewnętrzna karta sieciowa wykorzystuje wbudowane gniazda PCI Express (najczęściej o krótkiej szerokości x1). Szyna ta fizycznie łączy kontroler bezpośrednio z liniami komunikacyjnymi płyty głównej. Zapewnia to sprzętowy dostęp do pamięci (DMA) oraz drastycznie obniża czas odpowiedzi na żądania przerwań (IRQ). Połączenie poprzez środowisko PCIe eliminuje zjawisko narzutu oprogramowania (overhead), co daje bezwzględną stabilność strumienia podczas wielogodzinnych transferów setek gigabajtów danych.
W opozycji do tego rozwiązania stoją zewnętrzne karty sieciowe, bazujące na uniwersalnej, zewnętrznej magistrali USB (zazwyczaj w wersjach 3.0 lub 3.2 Gen 1). Zastosowanie portu USB wymusza ciągłą translację pakietów sieciowych na język protokołu USB, co generuje niewielkie, ale stałe obciążenie cykli zegara głównego procesora. Choć przepustowość samego interfejsu USB 3.0 (osiągająca 5 Gbps) technicznie wystarcza do obsłużenia szybkich standardów radiowych, obudowy o wielkości przypominającej pendrive mocno redukują pole powierzchni na wlutowanie miedzianych ścieżek antenowych na laminacie. Wybierz zminiaturyzowany moduł USB wyłącznie w sytuacji, gdy fizyczna rozbudowa blaszanej obudowy wewnątrz laptopa lub małego komputera w standardzie SFF jest trwale zablokowana.
Parametry transmisji radiowej i propagacja fal w nowych standardach Wi-Fi
Parametry techniczne zastosowanego układu radiowego determinują maksymalną objętość bitów, jaka może zostać przepchnięta przez eter. Standardem absolutnego minimum jest dziś architektura Wi-Fi 5 (802.11ac), funkcjonująca głównie w oparciu o pasmo 5 GHz. Znacznie bardziej zaawansowana karta sieciowa Wi-Fi 6 (802.11ax) wdraża skomplikowaną modulację 1024-QAM oraz mechanizm OFDMA. Architektura ta pozwala na sprzętowe dzielenie kanału radiowego na mniejsze, niezależne podnośne, zmniejszając opóźnienia w środowiskach gęsto nasyconych inną elektroniką. Dane transportowane są gęściej, co generuje realne wzrosty prędkości liniowych na poziomie 30-40% względem układów poprzedniej generacji.
Kolejnym przeskokiem inżynieryjnym jest sprzęt działający z certyfikatem Wi-Fi 6E. Mikrokontrolery te odblokowują zupełnie nowe, niezakłócone pasmo częstotliwości 6 GHz. Środowisko to dysponuje bardzo szerokimi kanałami o rozmiarze 160 MHz, całkowicie omijając radarowe algorytmy DFS i nakładające się na siebie sygnały z routerów od sąsiadów w blokach mieszkalnych. Przetwarzanie i kodowanie tak ogromnych paczek fal o ekstremalnie wysokiej częstotliwości emituje znaczne ilości ciepła wewnątrz krzemu. Z tego względu niezwykle wydajne układy osłania się masywnymi, wyprofilowanymi z aluminium radiatorami. Blokują one mechanizm zrzucania taktowania (throttling termiczny), utrzymując zegar procesora na maksymalnych obrotach.
Przewodowe struktury miedziane: Karty sieciowe Ethernet od 1 GbE do 10 GbE

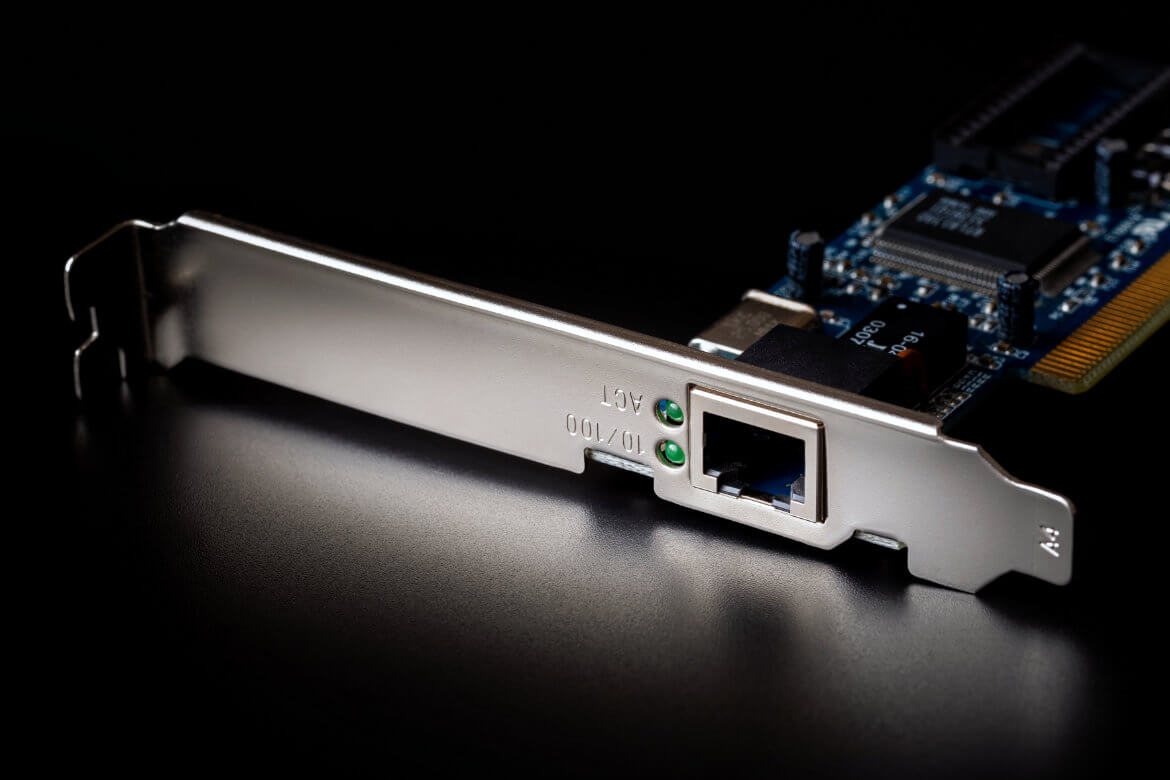

Pomimo agresywnego rozwoju bezprzewodowych fal elektromagnetycznych, twardy kabel miedziany pozostaje najbardziej stabilnym i niezawodnym nośnikiem sygnału w obwodach stawiających na zerową utratę pakietów. Klasyczna karta sieciowa Ethernet zaopatrzona w wejście RJ-45 operuje w standardzie 1 GbE, pozwalając na linearny zrzut archiwów z prędkością oscylującą na granicy 110-120 MB/s. Pojawienie się pamięci półprzewodnikowych w standardzie NVMe oraz ekspansja prywatnych serwerów plikowych (NAS) wymusiły masowe wdrożenie szybszych kontrolerów Multi-Gigabit (2.5 GbE oraz 5 GbE). Wprowadzają one zmodyfikowane algorytmy kodowania bitów, przepychając znacznie większy wolumen danych po zwykłych kablach kategorii Cat5e i Cat6, zdejmując z użytkownika obowiązek uciążliwego kucia tynków.
Na szczycie hierarchii stoją bezkompromisowe karty sieciowe 10 GbE. Maszyny te formują i przetwarzają strumień na poziomie potężnych 10000 Mbps. Obwody drukowane takich urządzeń bazują na wyspecjalizowanych procesorach sygnałowych, zmuszonych do wykonywania miliardów matematycznych kalkulacji na sekundę w celu natychmiastowej kompensacji szumów i echa magnetycznego powstającego na długich, miedzianych drutach. Fizyczna instalacja takiego układu wymaga wpięcia głęboko w szerokie gniazdo PCI Express x4, aby przepustowość złącza na płycie głównej nie zdławiła naporu informacji. Wymusza to modernizację całej bazy połączeniowej – ułożenia okablowania minimum Cat6A, wpięcia szybkich switchy SFP+/RJ-45 oraz podłączenia macierzy nośników, zdolnych pochłonąć surowe dane wpływające z szybkością przekraczającą 1 GB na sekundę.
Geometria układów odbiorczych, pigtajle i zyski antenowe
Niezwykle istotnym elementem fizycznym wyłapującym fale elektromagnetyczne w pomieszczeniu jest struktura anteny bezpośrednio przytwierdzona do interfejsu karty. Skrajnie zminiaturyzowane karty sieciowe na USB zmuszone są do oparcia łączności na mikroskopijnych, wlutowanych prosto w laminat PCB ścieżkach rezonansowych (antenach PIFA). Wykazują one zysk energetyczny na skromnym poziomie 1-2 dBi, co ogranicza środowisko ich wydajnej pracy do obrębu tego samego pokoju, w którym fizycznie ustawiono ruter. Pełnowymiarowe urządzenia umieszczane w zatokach PCIe komputera dysponują złoconymi terminalami RP-SMA wyprowadzonymi na zewnątrz obudowy. Gniazda te pozwalają na wkręcenie twardych, zewnętrznych anten dipolowych o mocnym zysku w przedziale od 3 do 5 dBi.
Wielkość fizyczna, kształt i ukierunkowanie anteny bezpośrednio modelują bryłę propagacji fal. Długie, pionowe pręty (anteny dookólne) rzutują strumień równomiernie w płaszczyźnie poziomej, doskonale nasycając sygnałem płaskie przestrzenie tego samego piętra. Jeśli router zasilający emituje falę z zupełnie innego rogu domu, zastosuj moduły wyposażone w anteny na przedłużaczach z ekranowanych kabli koncentrycznych. Zabieg ten pozwala wyciągnąć całą stację antenową na blat biurka, izolując czujniki od potężnych zakłóceń elektromagnetycznych generowanych pod stołem przez potężny zasilacz impulsowy komputera oraz cewki karty graficznej. Magnetyczna struktura podstawy w takich przedłużaczach ułatwia stabilne zamocowanie aparatury na metalowych elementach i skierowanie jej dokładnie w środek geometryczny punktu dostępowego.
Jak wybrać najlepszy adapter sieciowy?
Decyzja o wdrożeniu nowego układu do transmisji musi opierać się na chłodnej analizie obciążeń sprzętowych, architektury posiadanej maszyny oraz przeszkód budowlanych. Zignorowanie fizycznej topologii wnętrza komputera kończy się zazwyczaj twardą frustracją przy próbie podłączenia niedopasowanych wtyczek. Sprawdź poniższe punkty weryfikacyjne, a następnie wybierz moduł dokładnie odpowiadający roboczym parametrom maszyny:
- Zweryfikuj wolne złącza rozszerzeń na płycie głównej komputera stacjonarnego. System PCI Express zadziała i nawiąże komunikację wyłącznie, jeśli wielkogabarytowy układ chłodzenia karty graficznej nie zasłania krótkich linii gniazd PCIe x1.
- W gęstych środowiskach laptopowych jedyną bezinwazyjną metodą poprawy łączności pozostaje zewnętrzna karta sieciowa. Wymaga ona podpięcia bezpośrednio do gniazda USB 3.0 (często oznaczanego niebieskim plastikiem), aby powolna magistrala portu USB 2.0 nie obcinała bezpowrotnie prędkości przesyłanych megabajtów.
- Przeanalizuj standard radiowy generowany przez główny punkt dostępowy. Kupowanie potężnej, drogiej karty w standardzie Wi-Fi 6E nie przyniesie absolutnie żadnych korzyści transmisyjnych, jeżeli źródłowy ruter w domu nadaje wyłącznie archaicznym protokołem z poprzedniej epoki technologicznej.
- Oceń rzetelnie środowisko fizyczne i bariery architektoniczne wokół jednostki centralnej. Grube, zbrojone stropy silnie tłumią i odbijają sygnał radiowy. W tak surowych warunkach rozważ montaż standardowej karty przewodowej i przeprowadzenie pełnego okablowania UTP przez listwy przypodłogowe.
- Zwróć uwagę na długość gwarantowanego wsparcia ze strony producenta głównego mikrokontrolera. Układy firmowane przez dominujących inżynierów i dostawców krzemu (np. Intel, Realtek) dostają regularne aktualizacje sterowników, łatające luki bezpieczeństwa i zapobiegające zrywaniu sesji po dużych modyfikacjach jądra systemu operacyjnego.
FAQ – najczęściej zadawane pytania
Moduły wewnętrzne instaluje się bezpośrednio w gnieździe PCI Express na płycie głównej, co gwarantuje natywną komunikację z procesorem centralnym i minimalne opóźnienia. Urządzenia zewnętrzne wykorzystują magistralę USB, co dodaje narzut obliczeniowy, ale z kolei pozwala na natychmiastowe przepinanie sprzętu między różnymi jednostkami.
Odkręcane anteny ze złączem RP-SMA formują i ukierunkowują rzutowaną wiązkę fal elektromagnetycznych. Wyższy zysk energetyczny, wyrażany w dBi, wymiernie ułatwia przenikanie sygnału przez stropy i ściany działowe wykonane ze zbrojonego betonu.
To standard określający sprzętową zdolność portu RJ-45 do negocjacji i utrzymania prędkości transferu przewodowego. Wartość 1000 oznacza twarde wsparcie dla protokołu Gigabit Ethernet, osiągającego teoretyczną przepustowość liniową rzędu 1 Gbps.
Tak, nowoczesna karta sieciowa musi obsługiwać zarówno silnie zakłócone pasmo 2.4 GHz, jak i wyższe pasmo 5 GHz. Częstotliwość 5 GHz dostarcza wielokrotnie wyższe transfery w bliskiej odległości od nadajnika, całkowicie omijając interferencje z urządzeń Bluetooth i mikrofalówek.
Architektura Multiple-Input Multiple-Output pozwala wielu antenom na jednoczesne nadawanie i odbieranie niezależnych strumieni pakietów. Redukuje to czas oczekiwania sprzętu na swoją kolej transmisyjną w eterze, drastycznie obniżając opóźnienia (ping) przy dużej liczbie klientów podłączonych do sieci domowej.
Większość modułów bazujących na popularnych mikrokontrolerach inicjuje się automatycznie z systemowych bibliotek Windows w trybie Plug and Play. W przypadku specjalistycznych kart sieciowych 10 GbE lub najnowszych układów Wi-Fi 6E, ręczna instalacja sterowników ze strony producenta stabilizuje parametry interfejsu.
Fizyczny kabel wpinany w złącze F_USB na płycie głównej komputera stacjonarnego odpowiada wyłącznie za transfer danych dla wbudowanego modułu Bluetooth. Szyna PCIe obsługuje w tym konkretnym układzie jedynie główny strumień danych standardu Wi-Fi.
Gniazdo 2.5 GbE (Multi-Gig) podnosi teoretyczny limit przesyłu po zwykłej, miedzianej skrętce do 2500 Mbps. Wymaga to bezwzględnie podłączenia urządzenia do switcha lub routera, który również sprzętowo obsługuje ten nowszy, gęstszy format kodowania sygnału.
