Standard przesyłania obrazu analogowego wciąż znajduje szerokie zastosowanie w połączeniach starszych monitorów, rzutników i komputerów stacjonarnych. Solidny przewód gwarantuje stabilny sygnał wideo bez szumów, migotania i przebarwień na ekranie. Sprawdź ranking i wybierz najlepszy kabel VGA.
Ranking kabli VGA:
1 miejsce

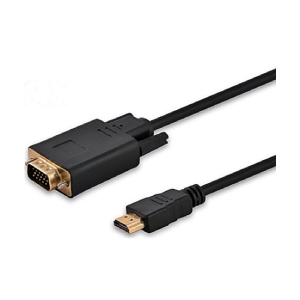

SAVIO CL-103
ocena eksperta 10.0/10
2 miejsce

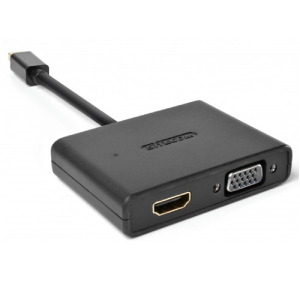

SITECOM CN-347 MiniDisplay Port wtyk HDMI + VGA
ocena eksperta 9.0/10
3 miejsce

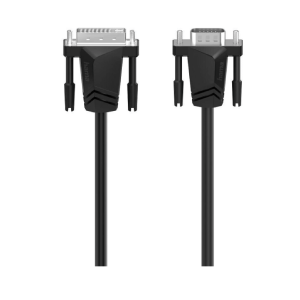

HAMA DVI-I – VGA
ocena eksperta 9.0/10
4 miejsce

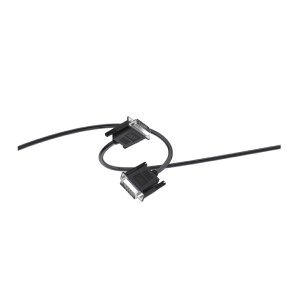

ISY IVG-1000
ocena eksperta 8.5/10
5 miejsce

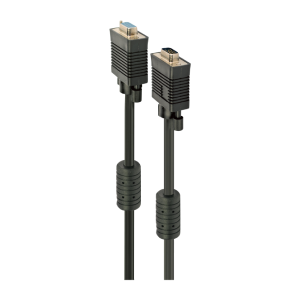

GEMBIRD CC-PPVGAX-6B
ocena eksperta 8.0/10
Sprawdź inne ranking:
Konstrukcja i budowa kabli VGA do przesyłania obrazu

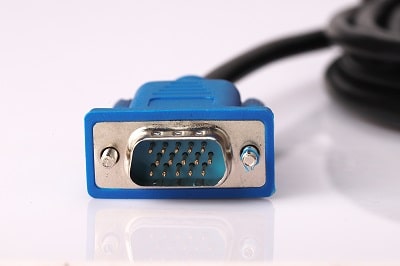

Standard VGA (Video Graphics Array) opiera się na piętnastopinowym złączu typu D-Sub. Wewnątrz grubej, gumowej osłony znajduje się splot mniejszych drutów, które osobno transferują składowe obrazu. Konstrukcja sprzętowo dzieli sygnał na trzy podstawowe barwy: czerwoną, zieloną i niebieską (model przestrzeni RGB). Odrębne żyły przesyłają informacje o synchronizacji pionowej i poziomej dla matrycy monitora. Fizyczne oddzielenie tych kanałów prądowych zapobiega mieszaniu się danych wideo wewnątrz przewodu. Każdy pojedynczy pin we wtyczce odpowiada za wyznaczoną część komunikacji między kartą graficzną a przetwornikiem w rzutniku.
Gdy jeden z pinów ulegnie wygięciu lub wyłamaniu, na ekranie natychmiast widać poważne błędy wyświetlania. Najczęściej objawia się to całkowitym brakiem jednego z kolorów, co daje efekt żółtego lub niebieskiego zabarwienia całego pulpitu systemu operacyjnego. Wysokiej jakości kabel VGA wykorzystuje w swoich żyłach czystą miedź, która stawia minimalny opór prądowi. Zastosowanie tanich mieszanek metali z domieszką aluminium od razu pogarsza ostrość wyświetlanego tekstu i konturów okien. Zwróć uwagę na wykonanie samych wtyków. Twardy, zgrzany plastik chroni wnętrze puszki przed wyrwaniem drutów, a śruby mocujące dają pewność, że wtyczka nie wysunie się z gniazda urządzenia pod ciężarem grawitacji. Dokręcaj śruby za każdym razem podczas podłączania urządzeń w biurze.
Znaczenie ekranowania i filtrów ferrytowych w kablu VGA
Sygnał analogowy cechuje się ogromną wrażliwością na interferencje i zakłócenia elektromagnetyczne (EMI) pochodzące bezpośrednio ze środowiska domowego. Kable zasilające o napięciu 230V, smartfony, zasilacze i inne maszyny biurowe bez przerwy emitują fale. Fale te z łatwością przenikają do wnętrza słabego nośnika wideo. Użytkownik widzi to na ekranie w postaci szumu, ruchomych pasów lub efektu podwójnego obrazu (tak zwanego ghostingu). Aby całkowicie zablokować to zjawisko, inżynierowie stosują ekranowanie obwodów. Solidny drut ma pod główną izolacją owijkę z folii aluminiowej, która odbija zewnętrzne promieniowanie, szczelnie chroniąc środkowe rdzenie przenoszące pakiety graficzne.
W zaawansowanych technologicznie modelach widuje się ekranowanie podwójne, gdzie poza folią znajduje się gęsta siatka upleciona z bardzo cienkich drutów. Drugą i najpopularniejszą zaporą obronną są filtry ferrytowe. To te duże, okrągłe wybrzuszenia umiejscowione blisko plastikowych wtyczek D-Sub na obu końcach osłony. Rdzeń zlutowany z ferrytu działa jak tłumik fizyczny, który połyka prądy o wysokiej częstotliwości pełzające po zewnętrznym pancerzu kabla. Zawsze kupuj przewody mające po jednym filtrze z obu stron. Takie ukształtowanie wygładza przepływ napięć i mocno stabilizuje geometrię ekranu na dużych telewizorach i tablicach multimedialnych. Sprawdź organoleptycznie grubość osłony, ponieważ grubszy przewód oznacza wdrożenie pełnych ekranów wewnętrznych.
Długość przewodu a spadek jakości sygnału analogowego
Prawa fizyki dotyczące przepływu napięcia analogowego narzucają ścisłe granice w temacie doboru odległości. Elektryczny sygnał wideo ulega tłumieniu z każdym następnym metrem miedzianej żyły. Przy bardzo krótkich odcinkach połączeniowych, oscylujących w granicach jednego lub dwóch metrów, nawet najbardziej budżetowy kabel do monitora VGA wyśle obraz bez wyczuwalnych gołym okiem degradacji wizualnych. Twardy problem technologiczny pojawia się w aulach uniwersyteckich lub przestrzeniach wystawowych, gdzie projektor zamontowano na suficie, a stację nadającą umieszczono z dala od ekranu. Wielometrowe dystanse wymagają doskonałego odizolowania i grubszego przekroju materiału przewodzącego.
W przypadku wykorzystania cienkich, budżetowych tworzyw na długiej trasie, na ekranie docelowym obraz staje się rozmazany, a brzegi czcionek dokumentów całkowicie tracą ostrość. Wybierz osłony o grubym wymiarze włókien wewnętrznych, mierząc się z odległością powyżej pięciu metrów od stacji roboczej. Gdy zmusza cię dystans przekraczający dwadzieścia metrów przestrzeni biurowej, puszczenie bezpośredniego kabla przestaje mieć rację bytu. Zastosuj w takim wypadku zasilane oddzielnie splittery i aktywne wzmacniacze, które regenerują upadającą amplitudę fali. Unikaj formowania nadmiaru drutu w okrągłą pętlę i wiązania jej taśmą za biurkiem. Taki zwój zmienia się w cewkę indukcyjną, która natychmiast łamie i rozmywa parametry rzucanego na matrycę obrazu.
Konwersja sygnału analogowego VGA na standardy cyfrowe
Większość produkowanych dziś kart rozszerzeń i cienkich notebooków nie ma na obudowie archaicznego wyjścia D-Sub. Środowisko informatyczne przeszło na cyfrowe wtyczki w formacie HDMI oraz DisplayPort. Spięcie zabytkowego monitora kineskopowego lub wczesnego ekranu LCD z nową jednostką wymusza translację maszynową obrazu. Zakup czystego, mechanicznego kabla, który po jednej stronie ma wtyk HDMI, a po drugiej VGA, nie da żadnego rezultatu na ekranie. Komputer wypluwa w przestrzeń pakiety cyfrowe jako zera i jedynki, a ekran VGA potrafi czytać tylko analogowe wychylenia prądu na poszczególnych pinach.
Rozwiązanie tego muru stanowi aktywny konwerter wideo. Ten miniaturowy sprzęt wbudowano bezpośrednio we wtyczkę. Mały procesor przechwytuje pakiety binarne i w ułamkach sekundy przebudowuje je na płynny sygnał analogowy. Wymaga on bardzo często prądu z zewnątrz, pobieranego zazwyczaj dołączonym kablem micro USB z obudowy komputera, ponieważ sam interfejs wideo nie dostarcza odpowiednich wartości napięcia dla procesora konwertera. Pamiętaj, że każdy narzut obliczeniowy generuje opóźnienie w transferze obrazu (tak zwany input lag). Do edytorów tekstu lub obsługi kasy fiskalnej jest to wada całkowicie pomijalna. Jeśli natomiast grasz w wymagające gry FPS, opóźnienie wygenerowane przez konwerter obniży precyzję strzału i kontrolę nad myszą. Konwertery obcinają również odświeżanie matrycy, stawiając fizyczną granicę na wartości 60 Hz przy pełnej rozdzielczości Full HD.
Jak wybrać najlepszy kabel VGA?
Zaopatrzenie sprzętu w stabilny tor sygnałowy wymusza analizę twardych danych montażowych. Kupowanie najcieńszych drutów z marketu powoduje szybkie zmęczenie układu nerwowego i wzroku przez migotanie podświetlenia ekranu. Oprzyj decyzję o solidne wytyczne inżynieryjne i nie sugeruj się wyłącznie niską stawką cennika. Zastosuj poniższe kryteria podczas tworzenia infrastruktury biurowej, aby całkowicie wykluczyć błędy montażu:
- Zbadaj budowę wtyku D-Sub: Mocny wtyk zewnętrzny odznacza się równo ułożonymi pinami. Korpus otaczający połączenie musi stanowić jednorodny odlew plastiku bez szczelin. Zwróć uwagę na długie, wystające śruby montażowe. Wkręcenie ich po podpięciu to jedyna fizyczna gwarancja, że złącze nie wypadnie po przypadkowym trąceniu obudowy kolanem.
- Zmierz organoleptycznie grubość osłony zewnętrznej: Cienki obrys średnicy świadczy o wyeliminowaniu warstw ekranujących przez fabrykę. Wybierz grubsze, sztywne profile, w których ukryto owijki z gęstej siatki lub blachy aluminiowej. To zablokuje szum od leżących obok ładowarek sieciowych.
- Wymagaj filtrów ferrytowych: Dwa owalne elementy tuż przy obu krańcach drutu to reduktory zakłóceń elektromagnetycznych z zewnątrz. Brak tych zgrubień obniża stabilność czcionek systemowych. Kupuj modele wyłącznie z dwoma widocznymi dławikami ferrytowymi.
- Dobierz dystans z milimetrową dokładnością: Zbyt długi zwój zwiększa drogę oporu prądowego, osłabiając transfer impulsów wideo. Odmierz docelowy ustrój od gniazda płyty do wejścia w monitorze i dodaj dokładnie jeden metr swobodnego zapasu na ruch stelażem. Nie kupuj długich sznurów na zapas.
- Zweryfikuj parametry metalu żył sygnałowych: Informacje fabryczne na pudełku pomagają ustalić stop wewnątrz gumy. Szukaj miedzi beztlenowej OFC. Unikaj oznaczonych skrótem CCA drutów stalowych pokrytych oparami z miedzi, ponieważ niszczą one jakość grafiki rastrowej przez gigantyczne opory rezystancji.
FAQ – najczęściej zadawane pytania
Przewód ten przesyła wyłącznie analogowy sygnał wideo między urządzeniem generującym obraz, takim jak karta graficzna komputera, a wyświetlaczem, na przykład monitorem lub projektorem stacjonarnym.
Nie, ten standard złącza opracowano tylko do transferu obrazu w postaci analogowej. W celu przekazania dźwięku z komputera do głośników w monitorze użyj osobnego przewodu audio z końcówkami typu jack.
Dobry technicznie przewód sprawnie przesyła obraz w rozdzielczości Full HD (1920×1080 pikseli), a przy bardzo krótkich odcinkach potrafi wyciągnąć nawet 2048×1536 pikseli. Granica zależy głównie od jakości miedzi wewnątrz izolacji.
Wtyk męski ma wystające piny, które wchodzą do urządzenia, natomiast wtyk żeński to gniazdo z otworami na te piny. Standardowy przewód połączeniowy do domowego komputera to zawsze wariant obustronnie męski (wtyk-wtyk).
Migotanie obrazu wynika najczęściej z braku ekranowania przewodu, uszkodzenia jednego z pinów lub zastosowania zbyt długiego kabla. Fale elektromagnetyczne z otoczenia łatwo wnikają do słabego drutu, psując przesyłane napięcie.
Bezpośrednie podłączenie kablem bez elektroniki nie zadziała z powodu różnych standardów (analogowy sygnał VGA kontra cyfrowy HDMI). Użyj specjalnego, aktywnego konwertera sygnału, aby sprawnie połączyć oba urządzenia ze sobą.
Cylindryczne zgrubienia na obu końcach drutu to dławiki ferrytowe. Te elementy wchłaniają zakłócenia elektromagnetyczne pochodzące z zewnątrz, stabilizując przesyłany obraz i zapobiegając zjawisku śnieżenia na ekranie.
Dobrej jakości sprzęt zachowuje ostrość obrazu na dystansie od 5 do 10 metrów. Powyżej tej wartości sygnał analogowy drastycznie słabnie. Przy większych odległościach zastosuj aktywne wzmacniacze sygnału wideo z oddzielnym zasilaniem.
Kabel VGA opinie
